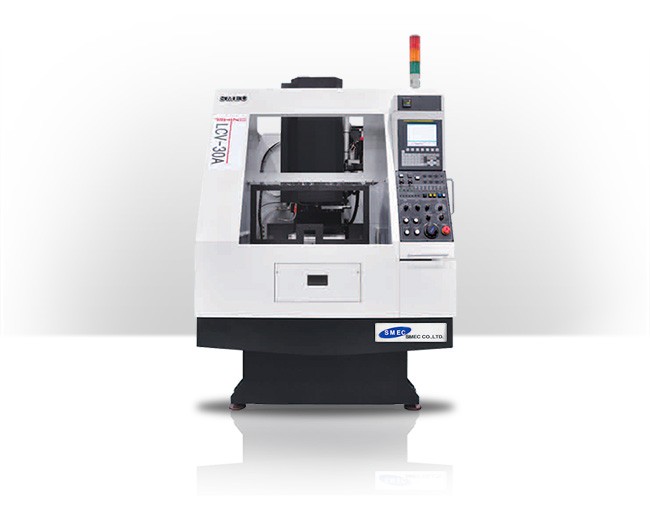

钻孔中心
适合汽车配件和电子配件等构成自动化生产线的钻攻中心
实现世界最高速(0.7秒)换刀系统
有金属广域加工范围
以立柱移动方式, 容易安装夹具
項目
LCV 30A
LCV 30B
行程 X/Y/Zmm
500 × 320 × 330
主轴端面到工作台面的距离mm
150 - 480
220 - 550
工作台尺寸mm
2-500×1,000
400×600
工作台允许载荷kgf
2 - 150
Fixed table
做工面形状mm
4D - M16 × 100 × 100
32 - M16 × 80 × 80
主轴转速 min-¹
10,000[15,000][15,000]
主轴电机(连续/30分)kW
5.5/3.7[3.7/2.2][2.2/1.5]
快速进给(X/Y/Z)m/min
48/48/48
主轴锥度-
BT30
换刀时间 (T-T)sec
0.7
刀库容量ea
16
安装面积(L×W×H) mm
1,470 × 3,578 × 2,145
1,465×3,178×2,095
设备重量kgf
3,200
3,100
控制系统
Fanuc Oi-MD
